Какие типы датчиков используются на ветрометестерах?

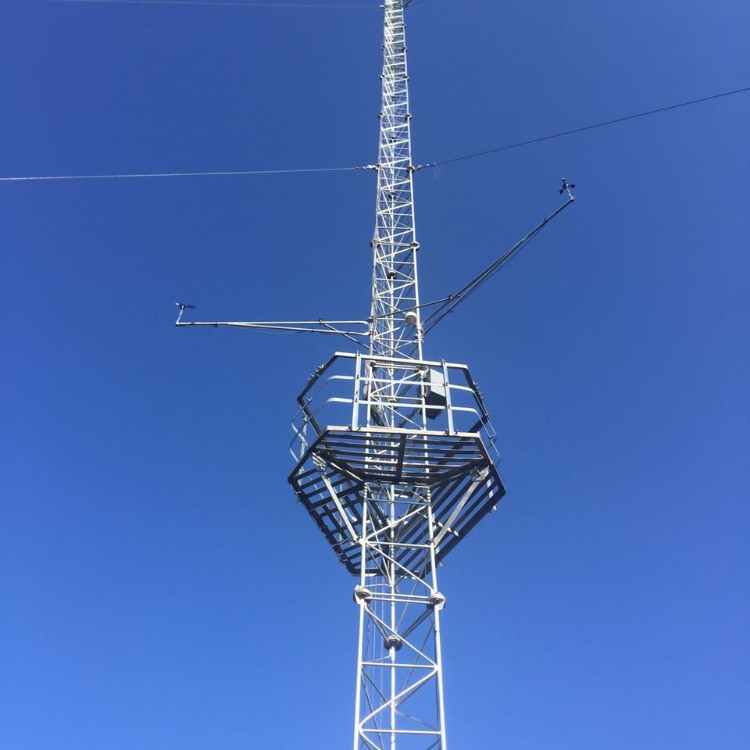

Когда дело доходит до понимания сложной динамики ветроэнергетики,Ветер встретил мачтувыступает незаменимым инструментом. Как поставщик мачт Wind Met, я воочию стал свидетелем решающей роли, которую эти мачты играют в сборе точных и надежных данных о ветре. В этом блоге я расскажу о различных типах датчиков, используемых на мачте для измерения ветра, объясняя их функции и значение в области ветроэнергетики.

Анемометры

Анемометры, пожалуй, самые известные датчики на мачте для измерения ветра. Их основная функция — измерение скорости ветра. Обычно используются несколько типов анемометров.

Чашечные анемометры

Чашечные анемометры являются традиционным выбором для измерения скорости ветра. Они состоят из трех или четырех чашек, установленных на горизонтальных рычагах, вращающихся вокруг вертикальной оси. Скорость вращения чашек прямо пропорциональна скорости ветра. Когда дует ветер, чашки вращаются, а датчик внутри анемометра преобразует это вращательное движение в электрический сигнал. Простота и надежность чашечных анемометров делают их популярным вариантом для долгосрочного мониторинга ветра. Они относительно недороги, просты в установке и могут выдерживать суровые условия окружающей среды. Однако у них есть некоторые ограничения. Например, они могут быть не такими точными при очень низких скоростях ветра, а время их реакции может быть немного медленным, когда скорость ветра быстро меняется.

Ультразвуковые анемометры

Ультразвуковые анемометры являются более современной альтернативой. Они используют ультразвуковые звуковые волны для измерения скорости и направления ветра. Эти анемометры имеют несколько пар ультразвуковых преобразователей, которые посылают и принимают звуковые волны. Время, необходимое звуковым волнам для прохождения между преобразователями, зависит от ветра. Анализируя различия во времени прохождения звуковых волн в разных направлениях, анемометр может рассчитать как скорость ветра, так и его направление. Ультразвуковые анемометры имеют ряд преимуществ перед чашечными анемометрами. У них более быстрое время отклика, что означает, что они могут точно фиксировать быстрые изменения скорости и направления ветра. Они также не имеют движущихся частей, что снижает риск механических неисправностей и снижает требования к техническому обслуживанию. Однако они, как правило, дороже чашечных анемометров и могут быть более чувствительны к факторам окружающей среды, таким как дождь и пыль.

Ветровые флюгеры

Флюгеры используются для определения направления ветра. Обычно они состоят из плоской пластины или ребра, установленного на вертикальной оси. Флюгер выравнивается по направлению ветра, а датчик измеряет угол флюгера относительно фиксированной контрольной точки. Эта информация затем используется для определения направления ветра. Флюгеры часто используются вместе с анемометрами, чтобы получить полную картину ветровых условий. Это относительно простые и недорогие устройства, но они играют жизненно важную роль в ветроэнергетике. Например, на ветряной электростанции знание направления ветра необходимо для ориентации ветряных турбин для максимизации выработки ими энергии.

Датчики температуры

Датчики температуры являются еще одним важным компонентом мачты Wind Met. Они измеряют температуру окружающего воздуха на разной высоте на мачте. Температура влияет на плотность воздуха, что, в свою очередь, влияет на выходную мощность ветряных турбин. Более теплый воздух менее плотный, чем более холодный, и ветряная турбина будет производить меньше энергии в более теплых условиях при той же скорости ветра. Измеряя температуру на разных высотах, мы можем лучше понять вертикальный профиль температуры атмосферы и его влияние на производство энергии ветра. Доступны различные типы датчиков температуры, такие как термопары и термометры сопротивления (RTD). Принцип действия термопар основан на том принципе, что при соединении двух разных металлов генерируется напряжение, пропорциональное разнице температур между двумя спаями. С другой стороны, RTD используют изменение электрического сопротивления металлического провода в зависимости от температуры для измерения температуры.

Датчики влажности

Датчики влажности измеряют количество водяного пара в воздухе. Влажность также может влиять на производство ветровой энергии. Высокая влажность может вызвать коррозию компонентов ветряной турбины, а также повлиять на работу самих датчиков. Кроме того, влажность может влиять на образование тумана и облаков, что, в свою очередь, может повлиять на местный характер ветра. Существует два основных типа датчиков влажности: емкостные и резистивные. Емкостные датчики влажности измеряют изменение емкости диэлектрического материала вследствие поглощения водяного пара. Резистивные датчики влажности измеряют изменение электрического сопротивления материала при изменении влажности.

Датчики давления

Датчики давления используются для измерения атмосферного давления. Атмосферное давление является важным параметром в метеорологии и может влиять на характер ветра. Изменения давления могут привести к перемещению воздуха из областей высокого давления в области низкого давления, создавая ветер. Измеряя давление на разной высоте на мачте Wind Met, мы можем лучше понять вертикальный градиент давления и его влияние на поток ветра. Существуют различные типы датчиков давления, например пьезорезистивные и емкостные датчики давления. Пьезорезистивные датчики давления работают путем измерения изменения электрического сопротивления пьезорезистивного материала под действием приложенного давления. Емкостные датчики давления измеряют изменение емкости между двумя электродами из-за деформации диафрагмы, вызванной давлением.

Инклинометры

Инклинометры используются для измерения наклона или наклона ветрозащитной мачты. Крайне важно, чтобы мачта была вертикальной, чтобы обеспечить точные измерения ветра. Любой наклон мачты может привести к ошибкам в данных, собираемых датчиками. Инклинометры могут обнаруживать даже небольшие изменения наклона мачты и предупреждать операторов, если мачта начинает наклоняться. Это позволяет своевременно принять корректирующие меры для предотвращения дальнейшего наклона и потенциального повреждения мачты и ее датчиков.

Датчики молнии

Датчики молнии являются важной функцией безопасности ветрометачной мачты. Ветровые мачты часто представляют собой высокие конструкции, в которые с большей вероятностью попадет молния. Молния может привести к значительному повреждению датчиков и другого оборудования на мачте. Датчики молнии могут обнаружить наличие молнии вблизи мачты. Они могут измерять электрические и магнитные поля, связанные с ударами молнии, и обеспечивать раннее предупреждение операторов. Это позволяет им принимать соответствующие меры, такие как отключение датчиков или защита оборудования, чтобы минимизировать ущерб, причиняемый молнией.

Регистраторы данных и устройства связи

Хотя это не совсем датчики, регистраторы данных и устройства связи являются важными компонентами мачтовой системы Wind Met. Регистраторы данных собирают и сохраняют данные со всех датчиков на мачте. Они спроектированы так, чтобы быть надежными и иметь достаточную емкость для хранения данных в течение длительных периодов времени. Устройства связи, такие как радиомодемы или сотовые модемы, используются для передачи данных из регистратора данных на центральную станцию ​​мониторинга. Это позволяет операторам получать доступ к данным в режиме реального времени и анализировать их для принятия обоснованных решений по проектам в области ветроэнергетики.

В заключение отметим, что ветрометеорологическая мачта — это сложная система, которая использует множество датчиков для сбора точных и полных данных о ветре. Каждый тип датчиков играет уникальную и решающую роль в понимании ветровых условий в конкретном месте. Как поставщик мачт Wind Met, мы стремимся поставлять высококачественные мачты, оснащенные новейшими и самыми надежными датчиками. Если вы участвуете в проекте по ветроэнергетике и нуждаетесь в мачте Wind Met, мы приглашаем вас связаться с нами для подробного обсуждения ваших требований. Наша команда экспертов может помочь вам выбрать датчики и конфигурацию, подходящие для ваших конкретных потребностей.

Ссылки

• «Объяснение ветровой энергии: теория, проектирование и применение» Дж. Ф. Манвелла, Дж. Г. Макгоуэна и А. Л. Роджерса.
• «Справочник по метеорологическим измерениям» Американского метеорологического общества.
• Отраслевые стандарты и рекомендации по измерению и мониторингу ветра от соответствующих международных организаций.
