Как измерить вертикальность опоры из стального столба?
Привет! Меня, как поставщика башен со стальными опорами, часто спрашивают, как измерить вертикальность этих башен. Это важнейший аспект, особенно когда речь идет об обеспечении безопасности и эффективности передачи энергии. В этом блоге я поделюсь некоторыми практическими методами и советами по измерению вертикальности стальной опорной башни.
Почему важно измерить вертикальность
Прежде всего, давайте поговорим о том, почему так важно измерять вертикальность опоры из стальных опор. Башня, которая не является идеально вертикальной, может привести к целому ряду проблем. Это может привести к неравномерной нагрузке на конструкцию, что может привести к преждевременному износу. Со временем это может даже поставить под угрозу структурную целостность башни, создавая угрозу для линий электропередачи, которые она поддерживает, и окружающей среды.
Более того, в энергетике точность имеет решающее значение. Невертикальные башни могут повлиять на передачу электроэнергии. Они могут вызывать колебания электрического поля, приводящие к потерям мощности или даже помехам в других близлежащих электрических системах. Таким образом, точное измерение вертикальности имеет важное значение для поддержания стабильного и надежного источника питания.
Инструменты для измерения вертикальности
Есть несколько инструментов, которые можно использовать для измерения вертикальности башни со стальным столбом. Вот некоторые из наиболее распространенных:
1. Теодолит
Теодолит — прецизионный прибор, предназначенный для измерения углов в горизонтальной и вертикальной плоскостях. Это отличный инструмент для измерения вертикальности башни. Вы устанавливаете теодолит на определенном расстоянии от башни, обычно в несколько раз превышающем высоту башни, чтобы получить точные показания.
Как только теодолит будет установлен и выровнен, вы увидите верх и низ башни. Измерив вертикальный угол между верхней и нижней точками, можно рассчитать отклонение от вертикали. Этот метод довольно точен, но требует некоторых навыков и знаний для правильной работы с теодолитом.
2. Инклинометр
Инклинометр, также известный как клинометр, является более простым инструментом. Он может быть ручным или установлен на башне. Ручные инклинометры просты в использовании. Вы просто прислоняете его к башне на разной высоте и снимаете показания угла наклона.
Для более точного и непрерывного контроля можно использовать навесной инклинометр. Они часто устанавливаются на башне во время строительства и могут в режиме реального времени предоставлять данные о вертикальности башни. Они особенно полезны для долгосрочного мониторинга, поскольку могут обнаруживать любые постепенные изменения положения башни с течением времени.
3. Лазерный уровень
Лазерный уровень – еще один удобный инструмент. Он проецирует горизонтальный лазерный луч, который можно использовать в качестве опорной линии. Вы можете разместить лазерный уровень в фиксированной точке возле башни, а затем измерить расстояние от лазерной линии до башни на разной высоте с помощью рулетки.
Если башня вертикальная, расстояния, измеренные на разной высоте, должны быть одинаковыми. Любое отклонение этих расстояний указывает на отсутствие вертикальности. Лазерные уровни относительно просты в использовании и могут обеспечить быстрые и точные результаты.
Пошаговый процесс измерения вертикальности
Теперь давайте пошагово рассмотрим процесс измерения вертикальности стальной опорной башни на примере теодолита:
Шаг 1: Настройте теодолит
Выберите подходящее место для установки теодолита. Он должен находиться на безопасном расстоянии от вышки и на устойчивой поверхности. Убедитесь, что теодолит выровнен с помощью встроенного нивелирного пузыря. Затем отрегулируйте фокус телескопа так, чтобы вы могли четко видеть верх и низ башни.
Шаг 2. Проведите первоначальное чтение
Посмотрите на нижнюю часть башни в телескоп теодолита. Перекрестие телескопа должно точно совпадать с нижней точкой башни. Запишите показания вертикального угла по шкале теодолита. Это ваша точка отсчета.
Шаг 3. Осмотрите вершину башни.
Переместите телескоп, чтобы увидеть вершину башни. Опять же, точно совместите перекрестие с верхней точкой. Снимите показания вертикального угла в этом положении.
Шаг 4: Рассчитайте отклонение
Вычтите начальное значение вертикального угла (от нижней части башни) из показания вертикального угла наверху башни. Полученное значение представляет собой вертикальное отклонение башни. Затем вы можете рассчитать фактическое расстояние отклонения, используя тригонометрические функции, в зависимости от расстояния между теодолитом и башней.
Факторы, влияющие на измерение вертикальности
При измерении вертикальности стальной опорной башни существует несколько факторов, которые могут повлиять на точность ваших измерений.
1. Ветер
Сильный ветер может привести к раскачиванию башни, что затруднит получение точных показаний. Лучше всего измерять вертикальность в спокойный день или использовать методы, которые могут компенсировать движение, например, снимать несколько показаний за определенный период времени и усреднять их.
2. Температура
Изменения температуры могут привести к расширению или сжатию башни. Это может привести к небольшим изменениям формы и положения башни, что может повлиять на измерение вертикальности. Если возможно, измерьте вертикальность при постоянной температуре или скорректируйте показания на основе коэффициентов расширения или сжатия, связанных с температурой.
3. Урегулирование Фонда
Со временем фундамент башни может оседать неравномерно. Это может привести к наклону башни. Важно регулярно проверять фундамент на наличие признаков осадки и при необходимости принимать корректирующие меры.
Наши стальные опорные башни

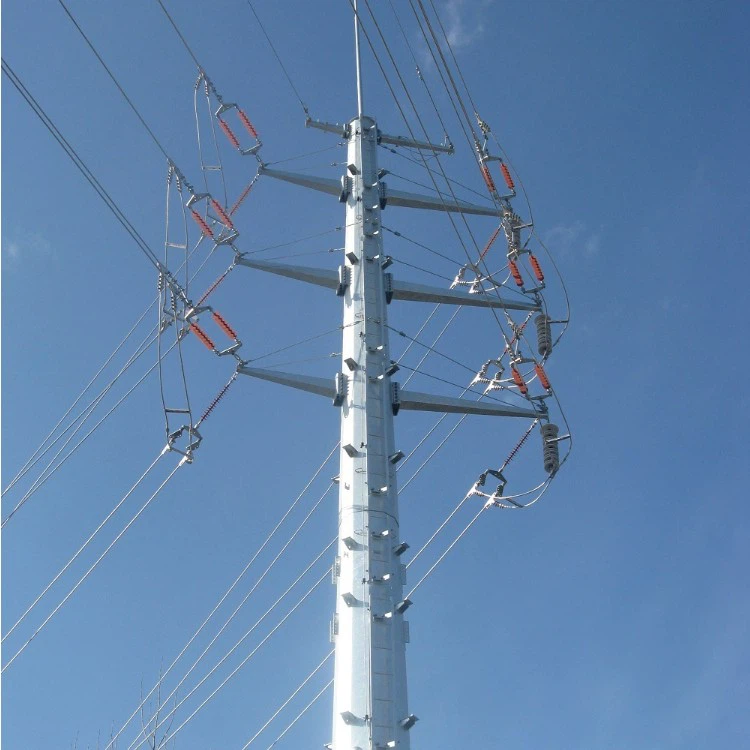

Мы являемся ведущим поставщикомСтальная опорная башня. Наши башни спроектированы и изготовлены по самым высоким стандартам, обеспечивая отличную вертикальность с самого начала. Мы используем передовые технологии производства и процессы контроля качества, чтобы гарантировать точность нашей продукции.

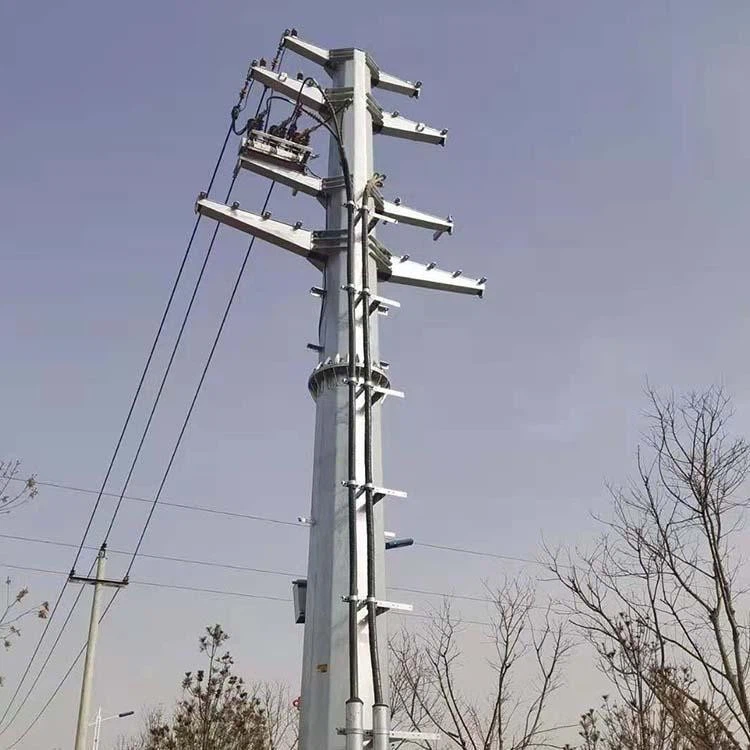

НашМонопольная башня– популярный выбор среди наших клиентов. Он отличается элегантным и современным дизайном, а также высокой прочностью и долговечностью. А если вы ищете что-то действительно впечатляющее, посетите нашСамая высокая монопольная башня, что демонстрирует наш инженерный опыт и приверженность качеству.
Если вы ищете опоры из стальных опор, мы будем рады с вами поговорить. Независимо от того, являетесь ли вы коммунальной компанией, подрядчиком или инженером, мы можем предоставить вам подходящие решения для ваших нужд в области передачи электроэнергии. Свяжитесь с нами, чтобы начать обсуждение требований вашего проекта, и мы будем работать с вами, чтобы обеспечить вам наиболее подходящие опоры со стальными опорами для вашего применения.
